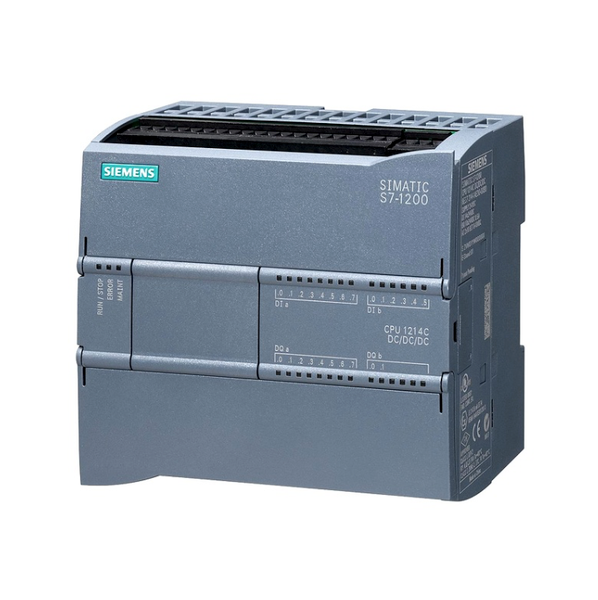

Bộ điều khiển lập trình compact CPU 1214C DC/DC/DC
PLC Siemens S7-1200 CPU 1214C DC/DC/DC 6ES7214-1AG40-0XB0 là bộ điều khiển lập trình (PLC) compact, thuộc dòng SIMATIC S7-1200, được thiết kế cho các ứng dụng tự động hóa công nghiệp vừa và nhỏ. Với 14 ngõ vào số (DI 24VDC), 10 ngõ ra số (DO 24VDC transistor), 2 ngõ vào analog (AI 0–10VDC), bộ nhớ chương trình/dữ liệu 150 KB, cổng PROFINET RJ45 tích hợp và khả năng mở rộng linh hoạt, sản phẩm đáp ứng tốt nhu cầu điều khiển máy móc, dây chuyền sản xuất, hệ thống HVAC, bơm, quạt và các ứng dụng công nghiệp khác.
CPU 1214C hỗ trợ 6 bộ đếm tốc độ cao (HSC), 4 ngõ phát xung PTO/PWM, giao tiếp PROFINET IO, S7, TCP/IP, Modbus TCP và web server tích hợp, giúp dễ dàng tích hợp vào hệ thống SCADA, HMI, mạng công nghiệp và điều khiển từ xa. Thiết kế nhỏ gọn (110 x 100 x 75 mm), chuẩn bảo vệ IP20, nguồn cấp 20.4–28.8 VDC và phần mềm lập trình TIA Portal (STEP 7 Basic/Professional) V13 SP1 trở lên giúp sản phẩm dễ dàng lắp đặt, cấu hình và vận hành.
Thương hiệu: Siemens
Dòng sản phẩm: SIMATIC S7-1200
Model: CPU 1214C DC/DC/DC
Mã sản phẩm (MLFB): 6ES7214-1AG40-0XB0
Thế hệ / Firmware: Thế hệ “40” (Firmware V4.x, V4.5)
Loại CPU: Compact CPU
Nguồn cấp: DC 20.4–28.8 VDC
Bộ nhớ làm việc (Work Memory): 100 KB
Bộ nhớ chương trình/dữ liệu (Program/Data Memory): 150 KB
Bộ nhớ nạp (Load Memory): 4 MB tích hợp; mở rộng bằng SIMATIC Memory Card (SD, tùy chọn)
Bộ nhớ lưu giữ (Retentive Memory): 10 KB
Ngõ vào số (DI): 14 DI 24 VDC (Sink/Source)
Ngõ ra số (DO): 10 DO 24 VDC (transistor, 0.5A/ngõ)
Ngõ vào analog (AI): 2 AI 0–10 VDC
Bộ đếm tốc độ cao (HSC): 6 (3× tới 100 kHz, 3× tới 30 kHz)
Ngõ phát xung (PTO/PWM): Tối đa 4 (đến 100 kHz)
Giao tiếp tích hợp: 1 cổng PROFINET (RJ45)
Truyền thông: PROFINET IO, S7, TCP/IP, Modbus TCP, web server
Mở rộng: 1 SB (Signal Board), tối đa 8 SM (Signal Module), tối đa 3 CM (Communication Module)
Phần mềm lập trình: TIA Portal (STEP 7 Basic/Professional) V13 SP1 trở lên (khuyến nghị V17 hoặc cao hơn)
Chuẩn bảo vệ: IP20
Kích thước (Rộng x Cao x Sâu): 110 x 100 x 75 mm
Trọng lượng: ~0.357 kg
Tiêu chuẩn: CE, UL, CSA, FM, RCM, EAC
Xuất xứ: Đức (tùy lô hàng)
Bảo hành: 12–36 tháng (tùy nhà phân phối)
CPU 1214C tích hợp 14 ngõ vào số (DI 24VDC), 10 ngõ ra số (DO 24VDC transistor) và 2 ngõ vào analog (AI 0–10VDC), giúp:
Điều khiển đa dạng: Kết nối cảm biến, công tắc, van, động cơ, biến tần
Xử lý tín hiệu analog: Đọc tín hiệu 0–10V từ cảm biến áp suất, nhiệt độ, lưu lượng
Linh hoạt: Phù hợp nhiều ứng dụng công nghiệp vừa và nhỏ
Với bộ nhớ chương trình/dữ liệu 150 KB, CPU 1214C cho phép:
Lưu trữ chương trình phức tạp: Hỗ trợ nhiều khối OB, FB, FC, DB
Xử lý dữ liệu lớn: Phù hợp ứng dụng cần lưu trữ, xử lý nhiều biến
Mở rộng: Hỗ trợ SIMATIC Memory Card để tăng bộ nhớ nạp
CPU 1214C tích hợp 1 cổng PROFINET (RJ45), hỗ trợ:
PROFINET IO: Kết nối với các thiết bị IO từ xa, biến tần, servo
S7, TCP/IP, Modbus TCP: Giao tiếp với HMI, SCADA, PLC khác
Web server tích hợp: Giám sát, cấu hình từ xa qua trình duyệt
CPU 1214C hỗ trợ 6 bộ đếm tốc độ cao (HSC) và 4 ngõ phát xung PTO/PWM, giúp:
Đếm tốc độ cao: Đếm xung từ encoder, cảm biến tốc độ (3× 100 kHz, 3× 30 kHz)
Điều khiển servo/stepper: Phát xung PTO/PWM để điều khiển vị trí, tốc độ động cơ
Ứng dụng máy móc: Phù hợp máy đóng gói, cắt, in, dệt, CNC
CPU 1214C hỗ trợ mở rộng:
1 Signal Board (SB): Thêm DI, DO, AI, AO, RS485/RS232
Tối đa 8 Signal Module (SM): Mở rộng DI, DO, AI, AO
Tối đa 3 Communication Module (CM): Thêm RS485, RS232, Profibus, GPRS
Nhờ đó, CPU 1214C dễ dàng tùy chỉnh theo nhu cầu ứng dụng, từ hệ thống nhỏ đến trung bình.
CPU 1214C được lập trình bằng TIA Portal (STEP 7 Basic/Professional) V13 SP1 trở lên (khuyến nghị V17 hoặc cao hơn), giúp:
Giao diện trực quan: Dễ cấu hình, lập trình, giám sát
Thư viện phong phú: Hỗ trợ nhiều khối chức năng, mẫu chương trình
Tích hợp HMI, Drive: Dễ dàng kết nối với HMI, biến tần Siemens
Với kích thước 110 x 100 x 75 mm và chuẩn bảo vệ IP20, CPU 1214C:
Tiết kiệm không gian: Phù hợp tủ điện nhỏ, máy móc compact
Dễ lắp đặt: Gắn trên ray DIN, dễ dàng kết nối dây
Bảo vệ cơ bản: Chống bụi, vật thể rắn >12.5mm
PLC Siemens S7-1200 CPU 1214C 6ES7214-1AG40-0XB0 phù hợp với:
Máy móc công nghiệp: Máy đóng gói, cắt, in, dệt, CNC, robot
Hệ thống HVAC: Điều khiển bơm, quạt, van, cảm biến nhiệt độ, áp suất
Dây chuyền sản xuất: Băng tải, phân loại, lắp ráp, kiểm tra
Hệ thống bơm, trạm nước: Điều khiển bơm, mực nước, áp lực
Tự động hóa tòa nhà: Đèn, thang máy, cửa tự động, an ninh
Ứng dụng cần giao tiếp PROFINET, Modbus TCP, web server
Trước khi lắp, nên kiểm tra nguồn cấp đúng 20.4–28.8 VDC; dây tín hiệu DI, DO, AI đúng cực; cáp PROFINET đúng chuẩn; ray DIN chắc chắn.
Sau khi lắp, nên kiểm tra đèn báo trạng thái (RUN, STOP, ERROR); giao tiếp PROFINET với HMI, SCADA; chương trình điều khiển chạy đúng logic; nhiệt độ CPU khi hoạt động liên tục.
PLC nên được kiểm tra khi xuất hiện không lên nguồn, đèn báo lỗi liên tục, không giao tiếp được, chương trình chạy sai logic, ngõ ra không đóng/ngắt hoặc nhiệt độ cao bất thường.
Các triệu chứng này có thể liên quan đến nguồn điện không ổn định, PLC lỗi phần cứng, chương trình lập trình sai, dây kết nối lỏng hoặc quá tải ngõ ra.
Viện Máy Tính hỗ trợ kiểm tra, lắp đặt và tối ưu PLC Siemens S7-1200 CPU 1214C, tập trung vào khả năng điều khiển, giao tiếp và tương thích với hệ thống. Các hạng mục hỗ trợ gồm kiểm tra nguồn điện, dây kết nối, PLC; kiểm tra giao tiếp PROFINET, Modbus TCP; đo nhiệt độ, khả năng hoạt động liên tục; tư vấn lập trình, mở rộng module.
Nếu PLC không lên nguồn, đèn báo lỗi, không giao tiếp, kỹ thuật viên sẽ kiểm tra đồng thời nguồn điện, chất lượng điện lưới; PLC, cáp PROFINET; và các thiết bị kết nối (HMI, SCADA, biến tần…).
Quy trình kiểm tra tại Viện Máy Tính
Kiểm tra ngoại quan: Đánh giá PLC, dây kết nối, đèn báo, ray DIN.
Kiểm tra nguồn: Test điện áp vào, dòng tiêu thụ, chất lượng nguồn.
Kiểm tra giao tiếp: Test PROFINET, Modbus TCP, web server.
Kiểm tra chương trình: Test logic điều khiển, ngõ vào/ra, HSC, PTO/PWM.
Tư vấn xử lý: Xác định nguyên nhân lỗi nguồn, PLC, chương trình và phương án xử lý phù hợp.
PLC Siemens S7-1200 CPU 1214C 6ES7214-1AG40-0XB0 là bộ điều khiển lập trình compact, phù hợp cho các ứng dụng tự động hóa công nghiệp vừa và nhỏ, cần 14 DI/10 DO/2 AI, bộ nhớ 150 KB, cổng PROFINET, khả năng mở rộng linh hoạt và giao tiếp hiện đại. Với thiết kế nhỏ gọn, chuẩn IP20, nguồn cấp 20.4–28.8 VDC và phần mềm TIA Portal, CPU 1214C đáp ứng tốt nhu cầu điều khiển máy móc, dây chuyền, hệ thống HVAC, bơm, quạt và các ứng dụng công nghiệp khác.
Để hệ thống vận hành ổn định, nên kiểm tra nguồn điện, giao tiếp và chương trình điều khiển. Khi PLC không lên nguồn, đèn báo lỗi, không giao tiếp hoặc chạy sai logic, việc kiểm tra nguồn, PLC, cáp và chương trình sẽ giúp xác định nguyên nhân chính xác hơn.
